PENDAHULUAN
Assalamu'alaikum wr.wb.
Saya kali ini akan memposting tentang osi layer secara detail.
Berikut penjelsannya
PENGERTIAN
Osi layer adalah Model Open Systems Interconnection (OSI)
Model Open Systems Interconnection (OSI) mendefinisikan kerangka kerja jaringan untuk menerapkan protokol berlapis, dengan kontrol berpindah dari satu lapisan ke lapisan berikutnya. Hal ini terutama digunakan saat ini sebagai alat pengajaran. Ini secara konseptual membagi arsitektur jaringan komputer menjadi 7 lapisan dalam perkembangan logis. Lapisan bawah berhubungan dengan sinyal listrik, potongan data biner, dan perutean data di seluruh jaringan ini. Tingkat yang lebih tinggi mencakup permintaan jaringan dan tanggapan, representasi data, dan protokol jaringan seperti yang terlihat dari sudut pandang pengguna.
Model OSI awalnya dipahami sebagai arsitektur standar untuk membangun sistem jaringan dan memang, banyak teknologi jaringan populer saat ini mencerminkan desain berlapis OSI.
Model Open Systems Interconnection (OSI) mendefinisikan kerangka kerja jaringan untuk menerapkan protokol berlapis, dengan kontrol berpindah dari satu lapisan ke lapisan berikutnya. Hal ini terutama digunakan saat ini sebagai alat pengajaran. Ini secara konseptual membagi arsitektur jaringan komputer menjadi 7 lapisan dalam perkembangan logis. Lapisan bawah berhubungan dengan sinyal listrik, potongan data biner, dan perutean data di seluruh jaringan ini. Tingkat yang lebih tinggi mencakup permintaan jaringan dan tanggapan, representasi data, dan protokol jaringan seperti yang terlihat dari sudut pandang pengguna.
Model OSI awalnya dipahami sebagai arsitektur standar untuk membangun sistem jaringan dan memang, banyak teknologi jaringan populer saat ini mencerminkan desain berlapis OSI.
LATAR BELAKANG
Untuk mengetahui osi layer
MAKSUD DAN TUJUAN
Agar memahami osi layer
HASIL YANG DIHARAPKAN
Dapat mengetahui dan memahami tentang osi layer.
WAKTU PELAKSANAAN
10.00 - 03.00
ALAT DAN BAHAN
Buku osi layer
Ebook Tkj blc telkom
PROSES TAHAPANNYA
Model Open Systems Interconnection (OSI)
Model Open Systems Interconnection (OSI) mendefinisikan kerangka kerja jaringan untuk menerapkan protokol berlapis, dengan kontrol berpindah dari satu lapisan ke lapisan berikutnya. Hal ini terutama digunakan saat ini sebagai alat pengajaran. Ini secara konseptual membagi arsitektur jaringan komputer menjadi 7 lapisan dalam perkembangan logis. Lapisan bawah berhubungan dengan sinyal listrik, potongan data biner, dan perutean data di seluruh jaringan ini. Tingkat yang lebih tinggi mencakup permintaan jaringan dan tanggapan, representasi data, dan protokol jaringan seperti yang terlihat dari sudut pandang pengguna.
Model OSI awalnya dipahami sebagai arsitektur standar untuk membangun sistem jaringan dan memang, banyak teknologi jaringan populer saat ini mencerminkan desain berlapis OSI.
Model Open Systems Interconnection (OSI) mendefinisikan kerangka kerja jaringan untuk menerapkan protokol berlapis, dengan kontrol berpindah dari satu lapisan ke lapisan berikutnya. Hal ini terutama digunakan saat ini sebagai alat pengajaran. Ini secara konseptual membagi arsitektur jaringan komputer menjadi 7 lapisan dalam perkembangan logis. Lapisan bawah berhubungan dengan sinyal listrik, potongan data biner, dan perutean data di seluruh jaringan ini. Tingkat yang lebih tinggi mencakup permintaan jaringan dan tanggapan, representasi data, dan protokol jaringan seperti yang terlihat dari sudut pandang pengguna.
Model OSI awalnya dipahami sebagai arsitektur standar untuk membangun sistem jaringan dan memang, banyak teknologi jaringan populer saat ini mencerminkan desain berlapis OSI.
PHYSICAL LAYER
Pada Layer 1,
lapisan Fisik dari model OSI bertanggung jawab untuk transmisi akhir bit
data digital dari lapisan Fisik perangkat pengirim (sumber) melalui
media komunikasi jaringan ke lapisan Fisik perangkat penerima (tujuan). Contoh teknologi Layer 1 termasuk kabel Ethernet dan jaringan Token Ring. Selain
itu, hub dan repeater lainnya adalah perangkat jaringan standar yang
berfungsi pada lapisan Fisik, seperti juga konektor kabel.
Pada lapisan Fisik, data ditransmisikan menggunakan jenis sinyal yang didukung oleh media fisik: tegangan listrik, frekuensi radio, atau pulsa cahaya inframerah atau biasa.
Pada lapisan Fisik, data ditransmisikan menggunakan jenis sinyal yang didukung oleh media fisik: tegangan listrik, frekuensi radio, atau pulsa cahaya inframerah atau biasa.
DATA LINK LAYER
Saat mendapatkan data dari lapisan Fisik, lapisan Data Link memeriksa kesalahan transmisi fisik dan paket bit menjadi data "frame". Lapisan Data Link juga mengelola skema pengalamatan fisik seperti alamat MAC untuk jaringan Ethernet, mengendalikan akses berbagai perangkat jaringan ke media fisik. Karena lapisan Data Link adalah lapisan tunggal yang paling kompleks dalam model OSI, namun sering dibagi menjadi dua bagian, sublayer "Media Access Control" dan sublayer "Logical Link Control".

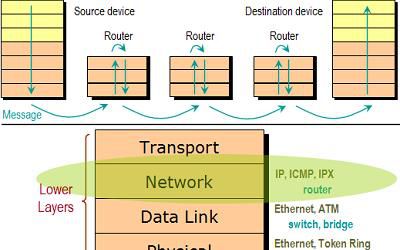

NETWORK LAYER
Lapisan Jaringan menambahkan konsep perutean di atas lapisan Data Link. Ketika
data tiba di lapisan Jaringan, alamat sumber dan tujuan yang terdapat
di dalam setiap frame diperiksa untuk menentukan apakah data telah
mencapai tujuan akhir. Jika data telah mencapai tujuan akhir, Layer 3 ini memformat data ke dalam paket yang dikirimkan ke lapisan Transport. Jika tidak, lapisan Jaringan memperbarui alamat tujuan dan mendorong bingkai kembali ke lapisan bawah.
Untuk mendukung perutean, lapisan Jaringan menyimpan alamat logis seperti alamat IP untuk perangkat pada jaringan. Lapisan Jaringan juga mengelola pemetaan antara alamat logis dan alamat fisik ini. Dalam jaringan IP, pemetaan ini dilakukan melalui Address Resolution Protocol (ARP).
Untuk mendukung perutean, lapisan Jaringan menyimpan alamat logis seperti alamat IP untuk perangkat pada jaringan. Lapisan Jaringan juga mengelola pemetaan antara alamat logis dan alamat fisik ini. Dalam jaringan IP, pemetaan ini dilakukan melalui Address Resolution Protocol (ARP).
TRANSPORT LAYER
Transport Layer mengirimkan data melalui koneksi jaringan. TCP adalah contoh paling umum dari protokol jaringan Transport Layer 4. Protokol
transportasi yang berbeda dapat mendukung berbagai kemampuan opsional
termasuk pemulihan kesalahan, kontrol aliran, dan dukungan untuk
transmisi ulang.
SESSION LAYER
Lapisan Sesi mengelola urutan dan arus peristiwa yang memulai dan merobohkan koneksi jaringan. Pada
Layer 5, dibangun untuk mendukung beberapa jenis koneksi yang dapat
dibuat secara dinamis dan berjalan melalui jaringan individual.
PRESENTATION LAYER
Lapisan presentasi adalah fungsi paling sederhana dari bagian model OSI manapun. Pada
Layer 6, ia menangani pemrosesan sintaks data pesan seperti konversi
format dan enkripsi / dekripsi yang diperlukan untuk mendukung lapisan
Aplikasi di atasnya.
APLICATION LAYER
Lapisan Aplikasi memasok layanan jaringan ke aplikasi pengguna akhir. Layanan jaringan biasanya merupakan protokol yang bekerja dengan data pengguna. Misalnya,
dalam aplikasi peramban Web, protokol lapisan Aplikasi HTTP mengumpan
data yang dibutuhkan untuk mengirim dan menerima konten halaman Web. Layer 7 ini menyediakan data untuk (dan memperoleh data dari) lapisan Presentation.
HASIL YANG DIDAPATKAN
Dapat memahami osi layer
TEMUAN PERMASALAHAN
-
KESIMPULAN
Akhirnya saya dapat memahami tentang osi layer .
