SETTING ROUTER RB915G-2HND AP BRIDGE
Mode AP-bridge digunakan sebagai Access point atau pemancar yang bisa melayani banyak client atau disebut juga dengan PTMP (Point To Multi Point), mode ini bisa kita gunakan untuk network yang sifatnya Routing ataupun Bridging. Untuk menggunakan mode AP-Bridge ini perangkat Routerboard minimal harus memiliki lisensi level 4.
Sebelum mulai menyeting pertama-tama siapkan alat tempur anda dulu :v
- Nyalakan Mikrotik.
- Colokan kabel yang terhubung ke internet ke ether1.
- Kabel ke dua colokan ke ether2 atau bisa terserah anda.
- Hubungkan kabel ether2 ke PC / Laptop.
1. Setting Koneksi Ethermet
- Klik Icon Connection
- Lalu Klik Network Connections / Configurations VPN
- Klik Add untuk menambah Ethernet baru.
- Pilih tipe koneksi Ethernet lalu klik create.

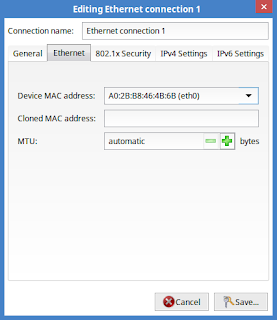

- Pada Connection Name dapat anda ganti terserah anda.
- Pindah ke tab IPv4 Settings
- Method : Ganti jadi Manual
- Klik Add
- Address : Isi IP yang satu subnet dengan IP Default Mikrotik
- Netmask : 24 / 255.255.255.0
- Gateway : Isi IP Default Mikrotik
- Klik Save
- Tinggal Konekkan Ethernet tersebut
2. Setting Mikrotik
- Buka Winbox
- Klik Neighbors
- Tunggu hingga muncul MAC, IP, dll.
- Jika sudah klik pada MAC Address lalu connect.
- Jika berhasil login maka akan muncul tampilan awal winbox.
- Klik System > Identity
- Berinama mikrotik terserah anda.
- Kemudian Aktifkan Wireless dengan cara menyorot wlan lalu klik Centang.
- Jika ingin memberi password pada wlan maka kita buat Security Profile, jika tidak maka abaikan langkah membuat Security Profile.
- Pindah ke tab Security Profile
- Klik + untuk menambah Security Profile.
- Name : Isi nama terserah anda
- Mode : dynamic keys
- WPA Pre-Shared Key : isi password minimal 8 karakter
- WPA2 Pre-Shared Key : sama dengan WPA Pre-Shared Key
- Yang lainnya biarkan default
- Klik OK.
- Pindah ke tab wireless.
- Mode : ap bridge
- Band : 2GHz-B/G/N
- Channel Widt : 20MHz
- Frequency : Biarkan dulu
- SSID : Isi terserah anda, ini nama wireless/wifi.
- Scan List : default
- Wireless Protocol : any
- Security Profile : pilih yang anda buat tadi
- Bridge Mode : enabled
- Klik Apply
- Jendela Scanner akan muncul, kemudian lihat frequensi. Cari frequensi yang belum terpakai.
- Lalu masukan ke kolom Frequency
- Klik OK.
- Klik +
- Masukan IP dari ISP untuk konek ke internet. Pilih interface ether1. Klik OK.
- Klik +
- Masukan IP untuk wlan. Interface nya pilih wlan1. OK.
- Klik +
- Masukan DNS. Saya menggunakan DNS Telkom atau anda juga bisa pakai DNS Google 8.8.8.8 dan 8.8.4.4
- Centang juga Allow Remote Requests untuk memberi DNS secara otomatis ke client.
- Klik +
- Isi Gateway Ether1. Klik OK.
- Jika IP ISP (ether1) tersedia maka akan muncul tulisan reachable, jika tidak maka yang muncul tulisan unreachable.
- Pindah ke tab NAT
- Klik +
- Pada tab general klik form Out Interface dan pilih ether1.
- Pindah ke tab Action, pilih Action Masqurade lalu OK.
- Klik New Terminal
- ketik ping google.com, enter.
- Jika jalan seperti gambar di bawah ini maka sudah dapat terhubung ke internet.
DHCP server berfunfungsi untuk memberi IP secara otomatis ke client.
- Klik DHCP Setup
- Pada DHCP Server Interface pilih wlan1, klik Next.
- Kemudian tinggal next saja, dan cek jika ada yang salah.
- Klik OK.
3. Test Koneksi
- Klik Icon Connection
- Pilih Wireless anda. Nama wireless adalah SSID.
- Masukan password yang tadi anda buat di Security Profile. Klik Connect.
- Jika terhubung maka akan ada notif seperti gambar di bawah.
