Konfigurasi Dasar Mikrotik Menggunakan Winbox

   Assalamualaikum Wr. Wb

Hallo Friends, berjumpa lagi dengan saya admin dari blog ini
Di pertemuan kali ini kita akan mempraktekkan bagaimana cara konfigurasi dasar pada Mikrotik.

Baiklah yg harus anda lakukan adalah lihat dan pelajari baik - baik (watch and learn).

1.Pengertian :  Mikrotik adalah sistem operasi dan perangkat lunak yang dapat digunakan untuk menjadikan komputer manjadi router network yang handal, mencakup berbagai fitur yang dibuat untuk IP network dan jaringan wireless, cocok digunakan oleh ISP,
2.LATAR BELAKANG

Dalam rangka untuk memenuhi kebutuhan para user atau pengguna agar dapat terkoneksi ke internet sehingga membuat para admin berfikir bagaimana dengan banyaknya pengguna internet dapat terhubung  ke internet dan dapat saling berkomunikasi,Maka alat ini adalah salah satu solusi dari masalah tersebut.

3.MAKSUD DAN TUJUAN

Agar semua host-host yang berada dibawah mikrotik dapat terhubung ke internet  dan dapat nanti digunakan sesuai keperluan kita.

4.ALAT DAN BAHAN

-Laptop
-Mikrotik (disini saya menggunakan mikrotik RB941)
-2 buah kabel straight
-sumber interet (disini saya menggunakan dial out/kabel PPPoE) dari BLC TELKOM.
-Software  winbox

5.JANGKA WAKTU PENGERJAAN

Dapat dilakukan dalam waktu 30 menit - 1 jam dalam tahap pembelajaran.

6.TAHAPAN PELAKSANAAN

            Sebelum kita kita melakukan konfigurasi mikrotik nya terlebih dahulu kita harus mengerti pada Eth mana saja kita harus menyambungkan kabel UTP Kita pada mikrotik.Sebenarnya di mikrotik dan buku panduannya sudah ada keterangannya.


Langkah - Langkah Konfigurasi Dasar Mikrotik :

1. setting ip address di laptop / komputer kalian, pastikan harus sesuai dengan settingan ip di Mikrotik Routerboadnya.



Contoh settingan ip beserta subnetmask dan gatewaynya.

2. masuk ke Aplikasi Winbox --> buka tab Neighbors --> klik di mac addressnya kemudian klik connect.

Aplikasi Winbox

3. Akan muncul tampilan seperti di bawah ini, apabila mikrotik sudah di konfigurasi sebelumnya pilih Remove Configuration.

Pilih Remove Configuration

4. Setelah masuk pilih menu system --> Identitiy.

System --> Identity

5. isi nama untuk memberikan identitas pada Mikrotiknya, kemudian Apply dan OK

6. pilih menu Interfaces dan beri nama pada seluruh interfaces sesuai dengan keinginan anda. Untuk memberi nama klik di ikon yg berwarna kuning atau tekan tombol C pada keyboard.

Berikan Nama Pada Interfaces

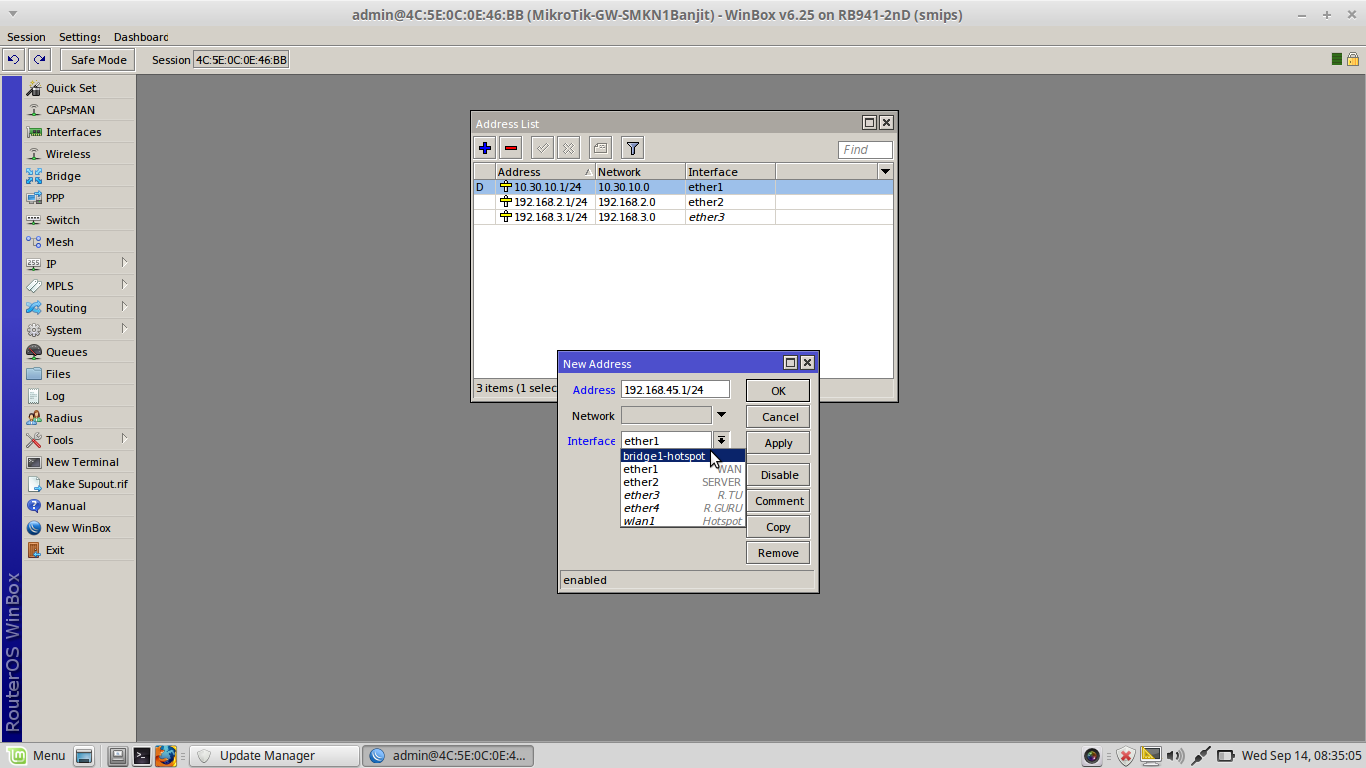

7. Pilih menu IP --> Address --> tambahkan ip dan prefix pada masing - masing interface. Prefix adalah angka setelah ip yang dipisahkan oleh tanda /

misalnya : 192.168.20.2/24  ( 24 adalah prefixnya )

Untuk interface ether1 ip nya harus sesuai dengan ip public yang di berikan oleh ISP anda dan ether2 , ether3, ether4, dan ether5 harus memiliki subnet yg berbeda.

8. pilih menu IP --> Routes

Kemudian isi DNS dari ether1

isi gateway dari ether1

9. konfigurasi DNS dengan menuju ke menu IP --> DNS

Isi DNS sesuai dengan DNS ISP ( Internet Service Provider ), kalau di sini saya menggunakan DNS dari Telkom.

Di bawah ini terdapat dua DNS yg terisi DNS yg ke-1 adalah DNS utama dan DNS kedua digunakan apabila DNS yang ke-1 mati maka jalur akan di alihkan ke DNS yang ke-2 bertugas membackup tugas dari DNS yg ke-1.

Note : Allow remote request di centang, Apply dan Ok

settingan DNS

10. Cek apakah sudah bisa terkoneksi ke internet atau belum

masuk ke menu New Terminal --> ping google.com

Apabila telah reply berarti telah terkoneksi ke internet.

dapat terkoneksi

Cara Menghubungkan Jaringan Lokal Ke Internet :

1. Buka menu IP --> Firewall --> tab NAT --> kemudian tambahkan

     yang di opsi chain pilih srcnat

     opsi Out.Interface pilih  ether1

     buka tab action dan action nya pilih yang masquerade

seperti tampilan di bawah ini :

2. masuk ke manu IP --> DHCP Server --> DHCP setup.

DHCP  server berguna untuk memberikan alamat ip secara otomatis kepada host/komputer yg memintanya.

akan muncul tampilan seperti di bawah ini

3. klik next

4. klik next

5. klik next lagi

 6. klik next

7. klik next

8. klik next lagi, apabila telah muncul pop up " setup has completed success"
 maka DHCP  Server telah terkonfigurasi.

9. Kemudian atur DHCP Client pada menu IP --> DHCP Client --> kemudian tambahkan --> lalu pilih intrface --> klik Apply dan Ok.

Perlu diketahui DHCP client berguna untuk meminta alamat ip secara otomatis dari server agar kita tidak mengatur ip secara manual.

10. Selesai

7.HASIL

Hasilnya saya dapat menghubungkan mikrotik ke internet dan saya juga dapat terhubung ke internet melalui mikrotik saya walaupun masih menggunakan kabel LAN karena belum dibuat hotspot dan untuk teman-teman jika menggunakan Mikrotik dengan tipe yang berbeda tenang konfigurasinya tidak akan jauh berbeda.
 Dan juga saya dapat menggabungkan dua buah interface sehingga dapat seolah-olah  berada dalam satu network.

8.KESIMPULAN

Dengan kemajuan teknologi yang semakin maju maka mikrotik ini memang mungkin dianggap barang murahan karena harganya yang relatif terjangkau namun itu merupakan anggapan yang keliru karena sesungguhnya barang ini sungguh sangat bermanfaat dan jika kita mau benar-benar mendalami tentang mikrotik ini pastinya ini aka menjadi modal dan bekal yang pasi disaat kita memasuki dunia kerja dibidang IT nanti.Dan itu kembali tergantung dari pribadi masing-masing.

9.REFERENSI

 -Ebook Mikrotik MTCNA
